Nguồn gốc:
Trung Quốc
Hàng hiệu:
Lishunyuan
Chứng nhận:
CE
Số mô hình:
LY-PK-1816RM
Tài liệu:
Băng hình

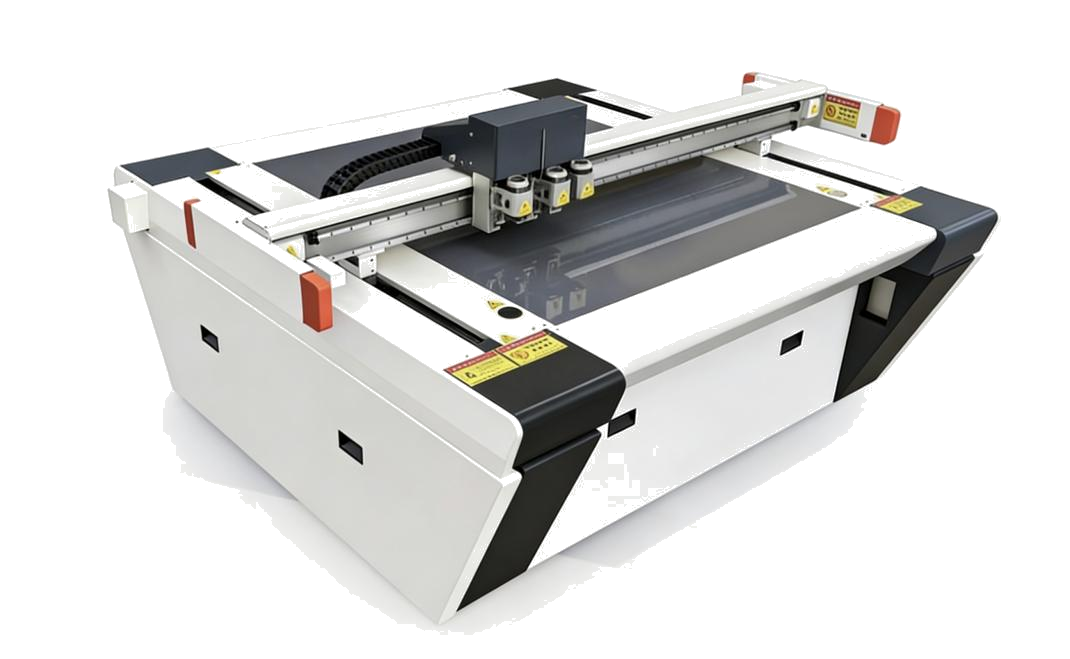

Máy tương thích với nhiều loại vật liệu, bao gồm bìa xám, bìa giấy, bìa carton sóng, EVA và hơn thế nữa.
Thiết kế đa chức năng tích hợp cắt, tạo nếp gấp, rãnh, cắt nửa, làm cho một máy phù hợp cho nhiều ứng dụng. Máy lý tưởng cho việc làm mẫu hộp bao bì và giấy, đồng thời hỗ trợ sản xuất lô nhỏ.
Tính năng
|
|
Khung thép tích hợp được hàn từ thép carbon cao dày, đảm bảo không bị biến dạng hoặc rung động trong quá trình hoạt động tốc độ cao dài hạn. Khung mang lại hiệu suất cơ học ổn định, đảm bảo độ chính xác cắt và tuổi thọ máy.
|
|
|
Hệ thống hút tích hợp kích hoạt thông minh các vùng chân không dựa trên kích thước vật liệu, mang lại lực giữ mạnh hơn và đồng đều hơn, đồng thời cải thiện đáng kể độ phẳng của tấm. Hệ thống ngăn ngừa nâng và dịch chuyển cạnh, và phù hợp cho cả các tấm mỏng và dày.
|
|
|
Hai đầu làm việc được điều khiển độc lập cho phép nhiều công cụ hoạt động liên tục, và các công cụ có thể thay đổi giữa các mô-đun. Do đó, một máy xử lý cắt, tạo nếp gấp, rãnh và vẽ. Với độ dày cắt tối đa 50mm, máy tương thích với bìa carton sóng, bìa xám, bìa giấy, bọt mỏng, da và các vật liệu tấm khác, đáp ứng nhu cầu làm mẫu hàng ngày.
|
|
Bàn vận hành riêng biệt |
Hệ thống thiết lập công cụ tự động tích hợp cho phép tự động thiết lập một chạm và bù chiều dài sau khi thay đổi công cụ, không yêu cầu hiệu chỉnh thủ công. Điều này đảm bảo thay đổi nhanh chóng với độ chính xác cao. Hệ thống truyền động điều khiển servo có độ chính xác cao mang lại độ chính xác cắt lên đến ±0,05mm và tạo ra các cạnh cắt sạch sẽ, không có gờ.
|
|
|
Bạn có thể nhập trực tiếp các tệp CAD, AI hoặc DXF và tạo đường cắt chỉ bằng một cú nhấp chuột, cho phép máy cắt mọi hình dạng phức tạp mà không cần đường cong học tập. |
|
Bàn vận hành riêng biệt |
Các bộ phận chính được bảo vệ chống bụi và mảnh vụn, dẫn đến tỷ lệ lỗi thấp và bảo trì định kỳ đơn giản. Ngoài ra, mức tiêu thụ năng lượng thấp đảm bảo hoạt động thân thiện với môi trường và tiết kiệm chi phí. Tối ưu hóa đường dẫn thông minh cho phép xử lý nhanh chóng, rút ngắn chu kỳ làm mẫu và cho phép phản hồi nhanh chóng các yêu cầu mẫu của khách hàng. |
Ví dụ chức năng
|
|
1. Tạo rãnh (Rãnh V/U) Rãnh V/U có thể chuyển đổi, tạo hình một bước cho vật liệu cứng & mềm. |
|
|
2. Cắt khuôn bán phần Cắt khuôn bán phần, chỉ cắt lớp trên cùng để dễ xé & các bộ phận kết nối. |
|
|
3. Tạo nếp gấp Tạo nếp gấp đồng đều, không bị nứt hoặc nhăn khi gấp. |
|
|
4. Cắt khuôn toàn phần Không cần khuôn, cắt xuyên chính xác, phù hợp cho lấy mẫu lô nhỏ. Cắt có độ chính xác cao mà không bị nhăn trên giấy mỏng và không bị nứt cạnh trên giấy dày.
|
|
|
5. Cắt EVA Dao cắt chống dính đặc biệt, cắt EVA mượt mà và sạch sẽ.
|
|
|
6. Cắt bìa carton sóng Tích hợp cắt, tạo nếp gấp và rãnh để tái tạo chính xác cấu trúc thùng carton.
|
|
|
7. Cắt nhãn dán Cắt khuôn được kiểm soát chính xác, chỉ cắt xuyên qua lớp giấy mặt và lớp keo trong khi vẫn giữ nguyên lớp lót.
|
|
|

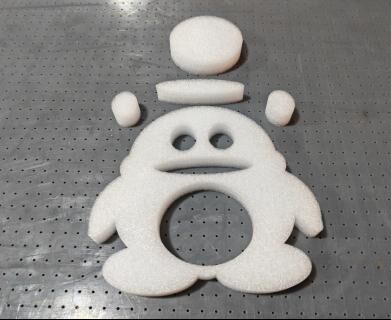

8. Cắt bọt Có khả năng cắt các hình dạng đường viền phức tạp có độ chính xác cao, phù hợp cho xử lý nhiều loại vật liệu chèn bao bì. |
|
Tốc độ làm việc tối đa
|
1500mm/s
|
|
Tốc độ cắt tối đa
|
1200mm/s
|
|
Độ chính xác làm việc
|
±0,05mm
|
|
Độ dày phôi
|
50mm
|
|
Kích thước làm việc hiệu quả
|
Dài 1800mm * Rộng 1600mm
|
|
Nguồn điện
|
380V±10%
|
|
Tổng công suất
|
7.5KW
|
|
Kích thước máy
|
Dài 2770 * Rộng 2580 * Cao 1330mm
|
Danh sách cấu hình lựa chọn
1, Cấu hình tiêu chuẩn
|
Hình ảnh |
Tên |
Giới thiệu |
|
|
Hệ thống điều khiển chuyển động
|
Hệ thống điều khiển chuyển động tốc độ cao 6 trục cao cấp: sở hữu trí tuệ độc quyền, chuyển động đầu cắt chính xác, chuyển động đường cong mượt mà. |
|
|
Dao rung điện tần số cao
|
Động cơ Maxon tần số cao tích hợp, tốc độ lên tới 18.000 vòng/phút, được trang bị lưỡi dao thép vonfram được làm cứng đặc biệt. Dễ dàng cắt nhiều loại vật liệu cứng và dày (ví dụ: bìa carton sóng, bìa tổ ong, tấm KT, tấm bọt PVC) với tốc độ nhanh, cạnh cắt mượt mà và gọn gàng. |
|
|
Dao kéo
|
Thích hợp cho vật liệu có độ dày ≤5mm. Tốc độ cắt nhanh hơn so với dao rung.
|
|
Bàn vận hành riêng biệt |
Bộ bánh xe tạo nếp gấp
|
Có sẵn bốn bánh xe tạo nếp gấp với các độ rộng khác nhau. Tạo nếp gấp hoàn hảo trên nhiều loại bìa carton sóng và bìa giấy. Bánh xe tạo nếp gấp PVC tùy chọn để tạo nếp gấp PVC.
|
|
|
Bút vẽ
|
Một bút trung tính và một bút dầu. Dùng để vẽ trên vật liệu giấy/bìa, và để gỡ lỗi chính xác máy. |
|
Dụng cụ rung 2mm |
Cổng truyền dữ liệu Ethernet
|
Truyền dữ liệu linh hoạt và ổn định, khả năng mở rộng tự động mạnh mẽ. Hỗ trợ nâng cấp và bảo trì từ xa, và cho phép điều khiển máy và gọi tệp trong mạng cục bộ.
|
|
Dụng cụ rung 2mm |
Bộ điều khiển mạch tích hợp
|
Bộ điều khiển mạch tích hợp hiệu suất cao (không phải thẻ cắm bo mạch chủ máy tính). Có thể kết nối với bất kỳ máy tính thông thường nào (bao gồm cả máy tính xách tay) – không cần PC chuyên dụng cấu hình cao. Nếu máy tính bị lỗi, có thể dễ dàng thay thế bằng máy tính thông thường để vận hành máy.
|
|
Bàn vận hành riêng biệt |
Bảo vệ an toàn
|
Thiết kế chống va chạm an toàn đơn giản và thanh lịch. Tích hợp thiết bị màn hình ánh sáng hồng ngoại với phản ứng nhạy, đảm bảo an toàn cho người vận hành và hoạt động máy đáng tin cậy. |
|
Bàn vận hành riêng biệt |
Tấm nhôm tổ ong cấp hàng không + Bàn làm việc PVC xốp
|
Sử dụng đầu tiên trong ngành tấm nhôm tổ ong cấp hàng không: chắc chắn, chống chịu thời tiết, độ phẳng cao, không dễ bị biến dạng dưới tải trọng nặng. Lưu thông không khí mượt mà qua cấu trúc tổ ong bên trong. Tùy chọn hút chân không theo vùng – luồng không khí mạnh và lực giữ cao. Bàn làm việc PVC xốp mang lại kết quả tạo nếp gấp tốt hơn.
|
|
|
Màn hình cảm ứng
|
Tinh chỉnh kỹ thuật số và lưu trữ cài đặt trước cho độ sâu và áp suất dao thông qua màn hình cảm ứng. Thiết lập các tham số cắt khác nhau để điều khiển máy thuận tiện.
|
|
|
Mô-đun bơm khí
|
Mô-đun bơm khí chân không mạnh mẽ giữ vật liệu chắc chắn trên bàn làm việc, cho phép xử lý sản phẩm cá nhân hóa thông qua hệ thống điều khiển chuyển động.
|
|
|
Mô-đun định vị laser
|
Mô-đun định vị hai con trỏ cho phép cắt nhanh chóng và chính xác các vật liệu in bằng cách định vị thủ công hai điểm.
|
|
|
Phát hiện bàn làm việc
|
Tự động cảm nhận dữ liệu độ phẳng bàn làm việc thông qua mô-đun phát hiện bàn làm việc. Phản hồi về trung tâm điều khiển để bù độ chính xác của nền tảng, đạt được độ phẳng nhất quán. |
2. Cấu hình tiêu chuẩn
|
Hình ảnh |
Tên |
Giới thiệu |
|
|
Dụng cụ tạo rãnh bìa xám
|
Được thiết kế đặc biệt để tạo rãnh bìa xám. Có thể điều chỉnh đa góc: 0° ~ 135° có thể điều chỉnh tự do.
|
|
|
Dụng cụ tạo rãnh bìa giấy
|
Được thiết kế để tạo rãnh bìa giấy. Tự thích ứng với bàn làm việc, với thiết kế chống xuyên. Dễ dàng đạt được khả năng tạo rãnh có độ chính xác cao cho bìa giấy.
|
|
|
Dụng cụ tạo rãnh V-CUT
|
Hỗ trợ tạo rãnh cho bảng tổ ong, bảng KT và nhiều vật liệu khác, với góc điều chỉnh 0° ~ 120°Dụng cụ tạo rãnh khung ảnh |
|
|
Tạo rãnh cố định 90°, đặc biệt cho khung ảnh, tấm linh hoạt, bảng cách âm, v.v. để tạo rãnh góc 90°.
|
Dụng cụ cắt Kiss-cut
|
|
|
Được thiết kế để cắt kiss-cut (xuyên một phần) vật liệu tự dính, màng nền quảng cáo, v.v. Khi sử dụng với hệ thống đăng ký camera chính xác, có thể dễ dàng cắt các hình dạng phức tạp không đều.
|
|
|
Dụng cụ rung 2mm |
Dụng cụ cắt bọt rung với hành trình rung 2mm, được thiết kế đặc biệt để cắt vật liệu bọt dày tới 50mm, chẳng hạn như bọt ngọc trai EPE, bọt EVA, mút xốp, v.v.
|
Hệ thống đăng ký camera
|
|
|
Cắt nhanh chóng và chính xác các vật liệu in thông qua hệ thống đăng ký camera. Mô-đun sắp xếp tác vụ QR tích hợp cho phép thiết lập công việc tự động cho sản xuất lô nhỏ các lô sản phẩm khác nhau.
|
|
|
Bàn vận hành riêng biệt |
Một bàn vận hành độc lập để đặt máy tính tiện lợi.
|
