Nguồn gốc:
Trung Quốc
Hàng hiệu:
Lishunyuan
Chứng nhận:
CE
Số mô hình:
LY-RK03-1113
Tài liệu:
Băng hình

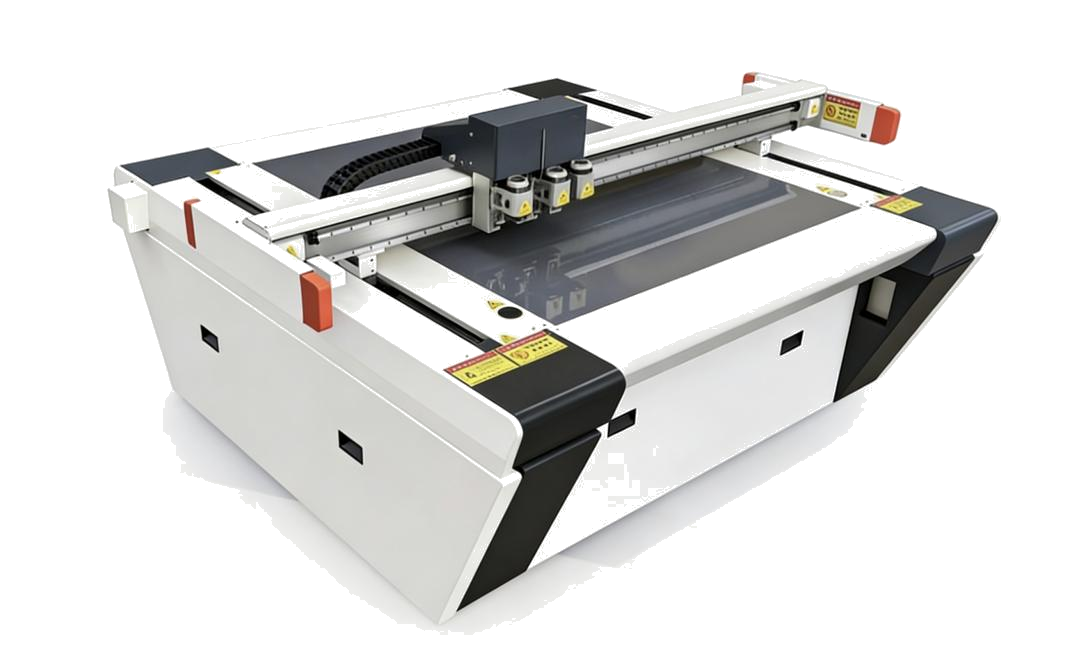

LY-RK03-1113 Hệ thống cắt
LY-RK03-1113 là máy cắt không khuôn dành cho vật liệu mềm phi kim loại, được thiết kế để đóng gói và in mẫu cũng như sản xuất hàng loạt nhỏ. Nó tích hợp các chức năng cắt, tạo nếp nhăn, tạo rãnh và cắt nửa. Với hệ thống điều khiển servo, độ chính xác ±0,05mm và độ dày cắt 50mm, nó hỗ trợ các vật liệu như bìa xám, bìa tôn, EVA và xốp. Nó có tính năng cài đặt công cụ tự động, hỗ trợ tệp CAD/AI/DXF và hệ thống chân không tích hợp. Lý tưởng cho sản xuất hàng loạt nhỏ.
Được thiết kế đặc biệt để tạo mẫu và sản xuất theo yêu cầu hàng loạt nhỏ trong ngành đóng gói và in ấn.
Máy này có hệ thống điều khiển servo cao cấp và không cần khuôn cắt khuôn.
Chi tiết cơ khí
|
|
Khung thép tích hợp được hàn từ thép cacbon cao dày, đảm bảo không bị biến dạng hay rung lắc khi vận hành tốc độ cao trong thời gian dài. Nó cung cấp hiệu suất cơ học ổn định, đảm bảo độ chính xác cắt và tuổi thọ của máy.
|
|
|
Hệ thống hút tích hợp kích hoạt vùng chân không một cách thông minh dựa trên kích thước vật liệu, mang lại khả năng giữ mạnh hơn và đồng đều hơn cũng như cải thiện đáng kể độ phẳng của tấm. Nó ngăn ngừa hiện tượng nâng và dịch chuyển cạnh, phù hợp cho cả ván mỏng và ván dày.
|
|
|
Ba đầu làm việc được điều khiển độc lập cho phép nhiều công cụ hoạt động liên tục và các công cụ có thể hoán đổi cho nhau giữa các mô-đun. Do đó, một máy có thể xử lý việc cắt, tạo nếp, tạo rãnh và vẽ sơ đồ. Với độ dày cắt tối đa 50mm, máy tương thích với các tông sóng, bảng xám, bìa, xốp mỏng, da và các vật liệu tấm khác, đáp ứng nhu cầu tạo mẫu hàng ngày.
|
|
|
Hệ thống cài đặt công cụ tự động tích hợp cho phép tự động cài đặt và bù chiều dài bằng một chạm sau khi thay đổi công cụ, không yêu cầu hiệu chỉnh thủ công. Điều này đảm bảo chuyển đổi nhanh chóng với độ chính xác cao. Hệ thống truyền động điều khiển bằng servo có độ chính xác cao mang lại độ chính xác cắt lên tới ±0,05 mm và tạo ra các cạnh sạch, không có gờ.
|
|
|
Bạn có thể nhập trực tiếp các tệp CAD, AI hoặc DXF và tạo đường cắt chỉ bằng một cú nhấp chuột, cho phép máy cắt bất kỳ hình dạng phức tạp nào mà không cần đường cong học tập.
|
|
Các bộ phận chính được bảo vệ khỏi bụi và mảnh vụn, dẫn đến tỷ lệ hỏng hóc thấp và việc bảo trì định kỳ đơn giản. Ngoài ra, mức tiêu thụ năng lượng thấp đảm bảo vận hành thân thiện với môi trường và tiết kiệm chi phí. Tối ưu hóa đường truyền thông minh cho phép xử lý nhanh, rút ngắn chu trình tạo mẫu và cho phép đáp ứng nhanh các yêu cầu mẫu của khách hàng.
|
|
|
1. Rãnh (V/U-Groove) Có thể chuyển đổi rãnh V/U, tạo hình một bước cho vật liệu cứng và mềm.
|
|
|
2. Cắt bế một nửa Cắt theo khuôn cắt một nửa, chỉ cắt lớp trên cùng cho các bộ phận dễ xé và kết nối.
|
|
|
3. Nhàu Độ nhăn đồng đều, không bị nứt hay nhăn khi gấp lại.
|
|
|
4. Cắt bế hoàn toàn Không cần khuôn, cắt toàn bộ chính xác, phù hợp cho việc lấy mẫu hàng loạt nhỏ. Cắt có độ chính xác cao, không bị nhăn trên giấy mỏng và không bị bung mép trên giấy dày.
|
|
|
5. Cắt EVA Dao cắt chống dính đặc biệt, cắt EVA mịn và sạch.
|
|
|

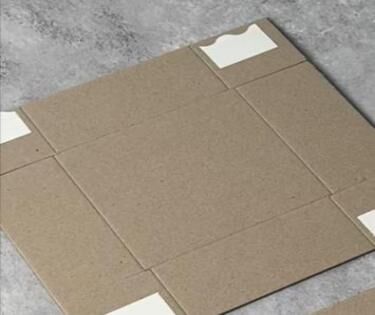

6. Cắt tấm tôn Tích hợp cắt, tạo nếp và tạo rãnh để tái tạo chính xác cấu trúc thùng carton.
|
|
|
7. Cắt nhãn dính Cắt theo chiều sâu được kiểm soát chính xác chỉ cắt qua giấy mặt và lớp dính trong khi vẫn giữ nguyên lớp lót.
|
|
|

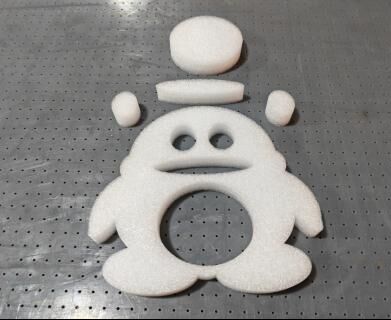

8. Cắt bọt Có khả năng cắt các hình dạng đường viền phức tạp với độ chính xác cao, phù hợp với nhiều quy trình xử lý chèn bao bì khác nhau.
|
|
Thông số kỹ thuật |
|
|
TỐI ĐAđang làm việc tốc độ |
1500 mm/giây |
|
Tốc độ cắt MAX |
1200 mm/giây |
|
Đang làm việcsự chính xác |
±0,05mm |
|
Suy nghĩ của tác phẩm |
50mm |
|
Kích thước làm việc hiệu quả |
L1100mm*W1300mm |
|
Nguồn điện |
380V±10% |
|
Tổng công suất |
5,5KW |
|
Kích thước máy |
L2100*W2480*H1200mm |
