Nguồn gốc:
Trung Quốc
Hàng hiệu:
Lishunyuan
Chứng nhận:
CE
Số mô hình:
LY-RK03-1113
Tài liệu:
Nó tương thích với nhiều loại vật liệu, bao gồm bảng màu xám, bìa giấy, bìa cứng sóng, EVA, v.v.

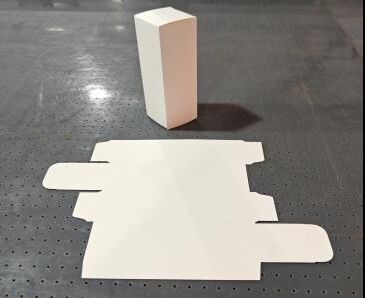

Thiết kế đa chức năng tích hợp cắt, tạo nếp, tạo rãnh, cắt nửa, giúp một máy phù hợp với nhiều ứng dụng. Đó là lý tưởng cho việc làm hộp đóng gói và làm mẫu giấy, đồng thời cũng hỗ trợ sản xuất hàng loạt nhỏ.
Đặc trưng
|
|

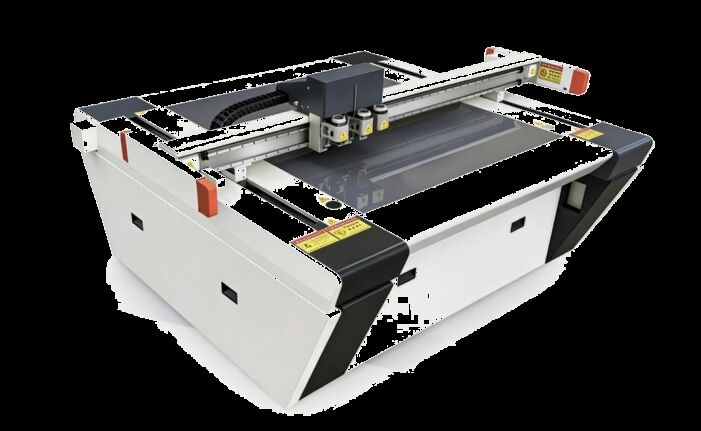

Khung thép tích hợp được hàn từ thép cacbon cao dày, đảm bảo không bị biến dạng hay rung lắc khi vận hành tốc độ cao trong thời gian dài. Nó cung cấp hiệu suất cơ học ổn định, đảm bảo độ chính xác cắt và tuổi thọ của máy. |
|
|
Hệ thống hút tích hợp kích hoạt vùng chân không một cách thông minh dựa trên kích thước vật liệu, mang lại khả năng giữ mạnh hơn và đồng đều hơn cũng như cải thiện đáng kể độ phẳng của tấm. Nó ngăn ngừa hiện tượng nâng và dịch chuyển cạnh, phù hợp cho cả ván mỏng và ván dày.
|
|
|
Ba đầu làm việc được điều khiển độc lập cho phép nhiều công cụ hoạt động liên tục và các công cụ có thể hoán đổi cho nhau giữa các mô-đun. Do đó, một máy có thể xử lý việc cắt, tạo nếp, tạo rãnh và vẽ sơ đồ. Với độ dày cắt tối đa 50mm, máy tương thích với các tông sóng, bảng xám, bìa, xốp mỏng, da và các vật liệu tấm khác, đáp ứng nhu cầu tạo mẫu hàng ngày.
|
|
|
Hệ thống cài đặt công cụ tự động tích hợp cho phép tự động cài đặt và bù chiều dài bằng một chạm sau khi thay đổi công cụ, không yêu cầu hiệu chỉnh thủ công. Điều này đảm bảo chuyển đổi nhanh chóng với độ chính xác cao. Hệ thống truyền động điều khiển bằng servo có độ chính xác cao mang lại độ chính xác cắt lên tới ±0,05 mm và tạo ra các cạnh sạch, không có gờ.
|
|
|
Bạn có thể nhập trực tiếp các tệp CAD, AI hoặc DXF và tạo đường cắt chỉ bằng một cú nhấp chuột, cho phép máy cắt bất kỳ hình dạng phức tạp nào mà không cần đường cong học tập. |
|
|
Các bộ phận chính được bảo vệ khỏi bụi và mảnh vụn, dẫn đến tỷ lệ hỏng hóc thấp và việc bảo trì định kỳ đơn giản. Ngoài ra, mức tiêu thụ năng lượng thấp đảm bảo vận hành thân thiện với môi trường và tiết kiệm chi phí. Tối ưu hóa đường truyền thông minh cho phép xử lý nhanh, rút ngắn chu trình tạo mẫu và cho phép đáp ứng nhanh các yêu cầu mẫu của khách hàng. |
Ví dụ về hàm
|
|
1. Rãnh (V/U-Groove) Có thể chuyển đổi rãnh V/U, tạo hình một bước cho vật liệu cứng và mềm. |
|
|
2. Cắt bế một nửa Cắt theo khuôn cắt một nửa, chỉ cắt lớp trên cùng cho các bộ phận dễ xé và kết nối. |
|
|
3. Nhàu Độ nhăn đồng đều, không bị nứt hay nhăn khi gấp lại. |
|
|

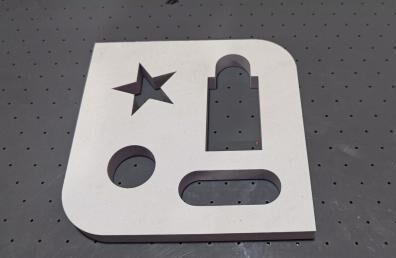

4. Cắt bế hoàn toàn Không cần khuôn, cắt toàn bộ chính xác, phù hợp cho việc lấy mẫu hàng loạt nhỏ. Cắt có độ chính xác cao, không bị nhăn trên giấy mỏng và không bị bung mép trên giấy dày.
|
|
|
5. Cắt EVA Dao cắt chống dính đặc biệt, cắt EVA mịn và sạch.
|
|
|
6. Cắt tấm tôn Tích hợp cắt, tạo nếp và tạo rãnh để tái tạo chính xác cấu trúc thùng carton.
|
|
|
7. Cắt nhãn dính Cắt theo chiều sâu được kiểm soát chính xác chỉ cắt qua giấy mặt và lớp dính trong khi vẫn giữ nguyên lớp lót.
|
|
|
8. Cắt bọt Có khả năng cắt chính xác cao các hình dạng đường viền phức tạp, phù hợp để xử lý chèn bao bì khác nhau. |
|
Tốc độ làm việc TỐI ĐA
|
1500 mm/giây
|
|
Tốc độ cắt MAX
|
1200 mm/giây
|
|
Độ chính xác làm việc
|
± 0,05mm
|
|
Độ dày của mảnh làm việc
|
50mm
|
|
Kích thước làm việc hiệu quả
|
L1100mm*W1300mm
|
|
Nguồn điện
|
380V±10%
|
|
Tổng công suất
|
5,5KW
|
|
Kích thước máy
|
L2100*W2480*H1200mm
|
Lựa chọn danh sách kiểm tra cấu hình
1, Cấu hình tiêu chuẩn
|
Hình ảnh |
Tên |
Giới thiệu |
|
|
Hệ thống điều khiển chuyển động
|
Hệ thống điều khiển chuyển động tốc độ cao 6 trục cao cấp: sở hữu trí tuệ độc quyền, chuyển động đầu cắt chính xác, chuyển động đường cong mượt mà. |
|
|
Dao dao động điện tần số cao
|
Động cơ Maxon tần số cao tích hợp, tốc độ lên tới 18.000 vòng/phút, được trang bị lưỡi thép vonfram cứng đặc biệt. Dễ dàng cắt các loại vật liệu cứng và dày khác nhau (ví dụ: bìa carton sóng, bìa cứng tổ ong, ván KT, ván xốp PVC) với tốc độ nhanh, các cạnh mịn và gọn gàng. |
|
|
Công cụ kéo dao
|
Thích hợp cho các vật liệu có độ dày ≤5mm. Tốc độ cắt nhanh hơn so với dao dao động. |
|
|
Bộ bánh xe nhăn
|
Bốn bánh xe gấp có chiều rộng khác nhau có sẵn. Tạo các nếp nhăn hoàn hảo trên các loại bìa cứng và bìa gợn sóng khác nhau. Bánh xe gấp PVC tùy chọn để tạo nếp gấp PVC. |
|
|
Bút vẽ
|
Một cây bút trung tính và một cây bút gốc dầu. Được sử dụng để vẽ trên vật liệu giấy/bìa cứng và để gỡ lỗi độ chính xác của máy. |
|
|
Cổng truyền Ethernet
|
Truyền dữ liệu linh hoạt và ổn định, khả năng mở rộng tự động hóa mạnh mẽ. Hỗ trợ nâng cấp và bảo trì từ xa, đồng thời cho phép điều khiển máy và gọi tệp trong mạng cục bộ. |
|
|
Bộ điều khiển mạch tích hợp
|
Bộ điều khiển mạch tích hợp hiệu suất cao (không phải thẻ cắm bo mạch chủ máy tính). Có thể kết nối với bất kỳ máy tính thông thường nào (kể cả máy tính xách tay) - không cần PC chuyên dụng có cấu hình cao. Nếu máy tính bị lỗi có thể dễ dàng thay thế bằng máy tính thông thường để vận hành máy. |
|
|
Bảo vệ an toàn
|
Thiết kế chống va chạm an toàn đơn giản và thanh lịch. Thiết bị rèm ánh sáng hồng ngoại tích hợp với phản ứng nhạy, đảm bảo an toàn cho người vận hành và vận hành máy đáng tin cậy. |
|
|
Tấm nhôm tổ ong cấp hàng không + Bàn làm việc PVC xốp |
Lần đầu tiên sử dụng tấm nhôm tổ ong cấp hàng không: chắc chắn, chịu được thời tiết, độ phẳng cao, không dễ bị biến dạng dưới tải nặng. Lưu thông không khí êm ái thông qua cấu trúc tổ ong bên trong. Hút chân không theo vùng tùy chọn – luồng khí mạnh và lực giữ cao. Bàn làm việc PVC xốp cho kết quả tạo nếp nhăn tốt hơn. |
|
|
Màn hình cảm ứng
|
Tinh chỉnh kỹ thuật số và lưu trữ cài sẵn cho độ sâu và áp suất của dao thông qua màn hình cảm ứng. Đặt các thông số cắt khác nhau để điều khiển máy thuận tiện.
|
|
|
Mô-đun máy bơm không khí
|
Mô-đun bơm không khí chân không mạnh mẽ giữ vật liệu chắc chắn trên bàn làm việc, cho phép xử lý sản phẩm được cá nhân hóa thông qua hệ thống điều khiển chuyển động.
|
|
|
Mô-đun định vị bằng laser
|
Mô-đun định vị con trỏ kép cho phép cắt vật liệu in nhanh chóng và chính xác bằng cách sử dụng định vị hai điểm thủ công. |
|
|
Phát hiện bàn làm việc
|
Tự động cảm nhận dữ liệu độ phẳng của bàn làm việc thông qua mô-đun phát hiện bàn làm việc. Phản hồi tới trung tâm điều khiển để bù chính xác cho nền tảng, đạt được độ phẳng nhất quán. |
2. Cấu hình tiêu chuẩn机械选配表
|
Hình ảnh |
Tên |
Giới thiệu |
|
|
Công cụ tạo rãnh bảng xám
|
Được thiết kế đặc biệt để tạo rãnh cho bảng màu xám. Điều chỉnh đa góc: 0 ° ~ 135 ° có thể điều chỉnh tự do.
|
|
|
Công cụ tạo rãnh bìa giấy
|
Được thiết kế để tạo rãnh cho bìa giấy. Tự thích ứng với bàn làm việc, với thiết kế chống thâm nhập. Dễ dàng tạo rãnh có độ chính xác cao cho bìa giấy. |
|
|
Công cụ tạo rãnh V-CUT
|
Shỗ trợ tạo rãnh cho tấm tổ ong, tấm KT và nhiều vật liệu khác, với góc điều chỉnh 0°~120° |
|
|
Công cụ tạo rãnh khung ảnh
|
Đã sửa rãnh rãnh 90°, đặc biệt dành cho khung tranh, tấm linh hoạt, tấm hấp thụ âm thanh, v.v. để tạo rãnh góc 90°. |
|
|
Dụng cụ cắt nụ hôn
|
Được thiết kế để cắt hôn (thâm nhập một phần) vật liệu tự dính, phim chiếu sáng quảng cáo, v.v. Khi sử dụng với hệ thống đăng ký máy ảnh chính xác, có thể dễ dàng cắt các hình dạng phức tạp không đều. |
|
|
Dụng cụ rung 5mm
|
Dụng cụ cắt rung bọt với hành trình rung 2mm, được thiết kế đặc biệt để cắt các vật liệu xốp có độ dày lên đến 50mm, chẳng hạn như bọt ngọc trai EPE, bọt EVA, bọt biển, v.v. |
|
|
Hệ thống đăng ký camera
|
Cắt vật liệu in nhanh chóng và chính xác thông qua hệ thống đăng ký camera. Mô-đun phân loại nhiệm vụ QR tích hợp cho phép thiết lập công việc tự động để sản xuất hàng loạt nhỏ các lô sản phẩm khác nhau. |
|
|
Bảng thao tác riêng |
Bàn thao tác độc lập giúp bố trí máy tính thuận tiện. |
